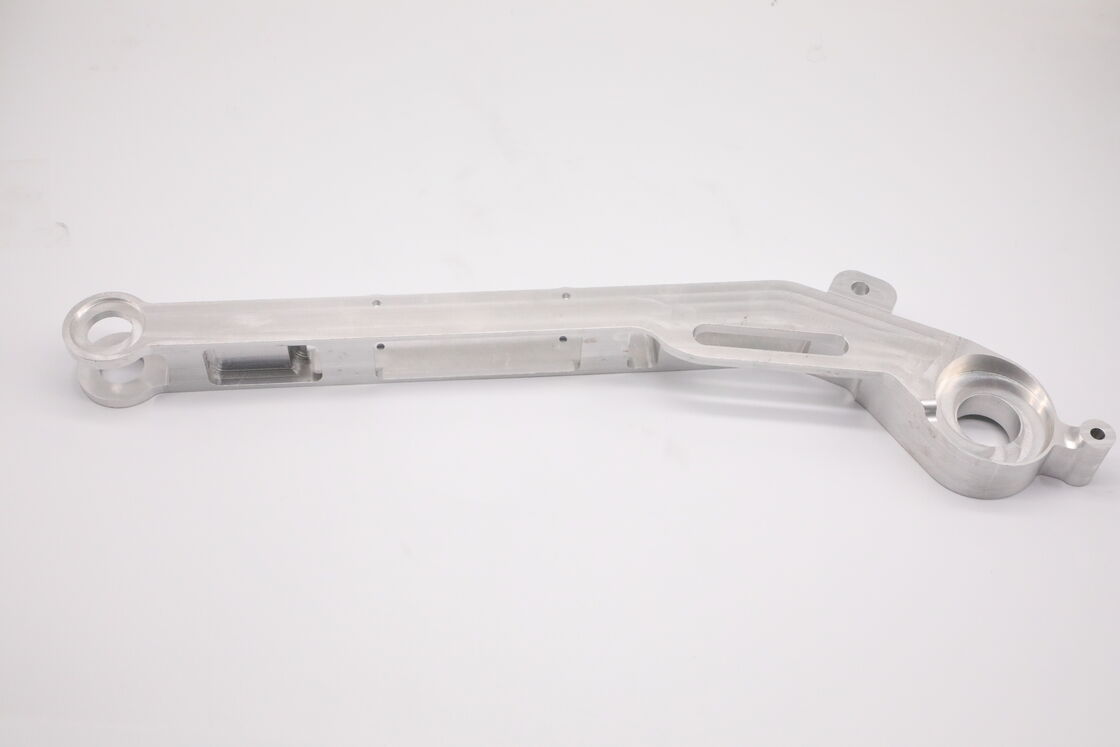

長い機械式コネクティングロッド

1. 用途

このベンドタイプのロングメカニカルコネクティングロッドは、両端にベアリングヒンジボスを備え、主に自動スイング機構、ロボットアクチュエータアーム、移送モジュール、テスト治具スイングアーム、モーションシミュレーション装置の伝達リンクに使用されます。両端の大径ベアリングシートには、回転ジョイント用のベアリングとピンが取り付けられています。ビームの軽量化スロットと小さな位置決め穴は、センサー、リミットストップ、補助アクセサリーの取り付け用です。往復スイングとトルク伝達の主要な可動部品として、交互の周期負荷下で角度スイングとプッシュプル伝達を実行し、自動生産ラインや非標準的なツーリングアセンブリに広く使用されています。

2. 材質と性能

コア材質：6061-T6アルミニウム合金主要性能動作温度：-20℃～+85℃、往復スイングからの交互の引張、圧縮、衝撃に耐える。

• 引張強度≥310 MPa、降伏強度≥276 MPa。主梁の優れた曲げ抵抗、交互の周期負荷下での塑性変形に対する耐性。
• 密度2.7 g/cm³。スロット付き軽量構造により、移動慣性が減少し、機構の動的応答が向上します。
• ロングベンドプロファイル、深穴、段付きキャビティの優れた機械加工性。
• 高周波往復スイングに対する優れた疲労性能、RoHSおよびREACHに準拠。

3. 加工方法

5軸複合CNCフライス加工により製造され、溶接なしで無垢のアルミニウムビレットから一体加工されます。コアプロセス：ロングビームの輪郭フライス加工、ヒンジベアリングボスのボーリング、軽量化スロットのフライス加工、位置決め穴と皿穴のドリル加工、内部キャビティのフライス加工、ベンド遷移部の成形。

• 補助プロセス：全エッジ面取り、穴およびスロットからの徹底的なバリ取りと切りくず除去。
• ロングパーツの歪みを最小限に抑えるためのマルチセットアップ補正により、スムーズなスイング動作のために両端ヒンジ穴の平行度と同軸度を保証します。
• 4. 機械加工精度と使用要件

機械加工精度

：動作温度：-20℃～+85℃、往復スイングからの交互の引張、圧縮、衝撃に耐える。

• 幾何公差：両ヒンジベアリング穴間の平行度≤0.02 mm、穴の真円度≤0.015 mm、取り付け穴の位置公差≤0.02 mm
• 表面粗さ：Ra≤1.6 μm、ベアリングとピンの取り付けにスムーズな内側ボア。
• 使用要件：動作温度：-20℃～+85℃、往復スイングからの交互の引張、圧縮、衝撃に耐える。
• ヒンジ穴に取り付けられたベアリングとピンは、詰まることなく自由に回転する必要があります。穴の押し出し変形を避けるために、ピンのロックトルクを制御してください。
• 主梁は主要な荷重支持部です。無理な曲げによる過負荷を避けてください。小さな位置決め穴は補助取り付け専用であり、重い荷重を支えることはできません。
• 酸化による変色を防ぐため、無垢のアルミニウム部品は乾燥した環境に保管してください。
• 5. 熱処理

溶液処理と人工時効（T6）による熱処理

。元のCNCメタリックテクスチャが保持されます。コーティング厚さの影響なしにアセンブリクリアランスは正確なままです。お客様の要望に応じて、オプションで自然色/黒色の陽極酸化処理を施すことができます。無垢のアルミニウム部品は防湿してください。

• 6. 後処理

陽極酸化処理なしの生のフライス加工アルミニウム仕上げ

。元のCNCメタリックテクスチャが保持されます。コーティング厚さの影響なしにアセンブリクリアランスは正確なままです。お客様の要望に応じて、オプションで自然色/黒色の陽極酸化処理を施すことができます。無垢のアルミニウム部品は防湿してください。

• 7. 品質管理

ISO9001に準拠した全工程品質管理：

受入検査：6061-T6材質証明書による分光材料検証。

• 工程パトロール検査：長尺ワークピースの曲げ歪みを監視し、ヒンジ穴の平行度と真円度をテストし、スロット寸法を検証します。
• 最終検査：全寸法測定、欠けやバリの目視確認。バッチごとのトレーサブル検査レポート。
• 出荷前洗浄：ベアリング穴、位置決め穴、軽量化スロットからアルミニウムチップを完全に除去し、モーションメカニズムの組み立て要件を満たします。
• 工業用包装
• ：各ピースはPE保護フィルムで包装され、特にベアリングの内側ボアと嵌合面。EPEフォームガスケットが部品を分離し、傷やへこみを防ぎます。長腕の輸送中の曲がりを防ぐために、パールコットンで支持された頑丈な帯電防止カートンに梱包されます。輸出用段ボール外装カートンには、部品番号とバッチ番号が記載されています。大量注文の場合は、パレット包装で陸上および海上輸送を行い、押し出し変形を防ぎます。
